SSE36407电缆宽频阻抗扫描分析仪
产品概述
SSE36407电缆宽频阻抗扫描分析仪是基于传输线理论，利用电缆的阻抗特性，测量电缆在不同频率下的阻抗 变化，通过数字信号处理，进而对电缆结构或缺陷进行精准测量和定位。
在电缆首端注入扫频信号和加窗傅立叶变换，实现对电缆结构、阻抗等参数的精准测量以及微弱缺 陷的精准定位。
产品特点
1. 电缆测距和中间接头定位诊断
2. 定位精度高、灵敏度高（高频成分丰富）
3. 微弱缺陷定位和类型识别
4. 无损测试（高频信号，AC 10V以内）
5. 受现场电磁环境影响小（窄带滤波）
6. 分析不同微元参数变化对单端阻抗响应及定位图谱的作用机理, 包括:分布电阻、分布电导、分布电容、分布电感
7. 测量/计算不同绝缘缺陷下的微元参数，包括:电树、水树、热老化、挤压、磨损
8. 便携，装置体积小且重量轻(7kg 以内) ，适合户外工作
9. 自带可充电电池，可以连续工作3 小时以上
10. 支持外接键盘和鼠标操作
11. 支持测量数据的导入和导出，以及数据的定位处理分析
技术参数
技术参数
| 扫频范围 | 100kHz-400MHz |
| 输出功率 | 5W |
| 放大倍率 | 100dB |
| 测试长度 | >100km |
| 定位精度 | 0.3% |
| 待机时长 | >10h |
| 测量时长 | >4h |
| 单次测量时长 | <1.5min |
| 设备端口 | 测试口、充电口、 USB、LAN、WIFI |
| 控制方式 | 支持嵌入式电脑控制和外部电脑远程操控两种方式 |
| 测试速度 | 高精度模式：不超过 120s/次； 快速模式：不超过 10s/次； |
| 显示屏 | 15.6 英寸屏幕 |
| 分辨率 | 1920*1080 |
| 结果显示方式 | 幅值响应（距离 -反射幅值曲线） 脉冲响应（ TDR 曲线） 阶跃响应（距离 -波阻抗曲线） 缺陷位置及严重程度柱状图 |
| 电缆电磁干扰测量探头类型 | 霍尔探头 |
| 探头磁场量程与精度 | 0-2500mT |
| 磁场测量精度 | ±1% |
| 智能分析 | 反射峰衰减分析功能、基准曲线对比分析功能、频带 调节仿真功能。 |
| 感应电压 | 感应电压不超过 40V 时，仪器可正常工作（被测缆芯 接地） |

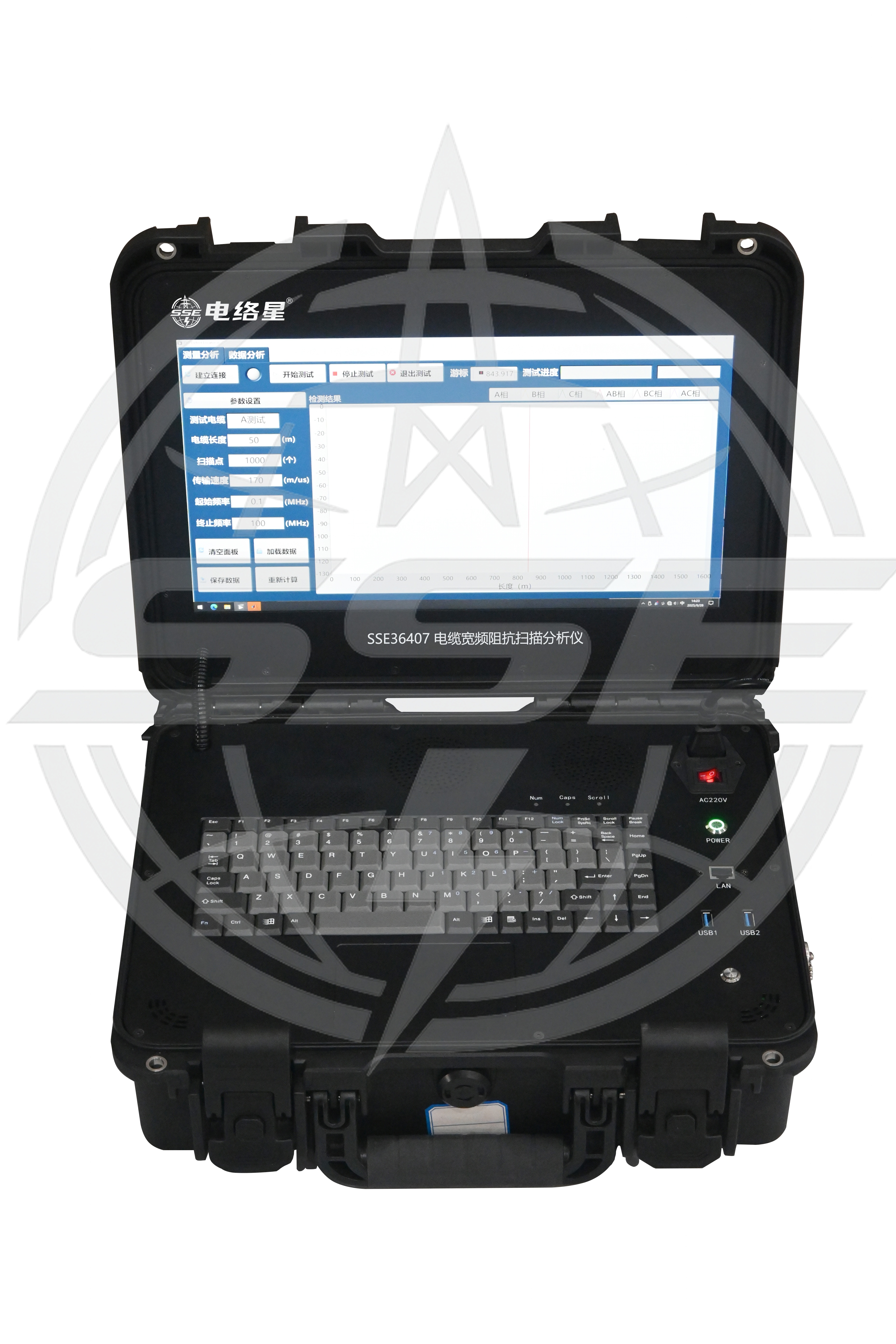

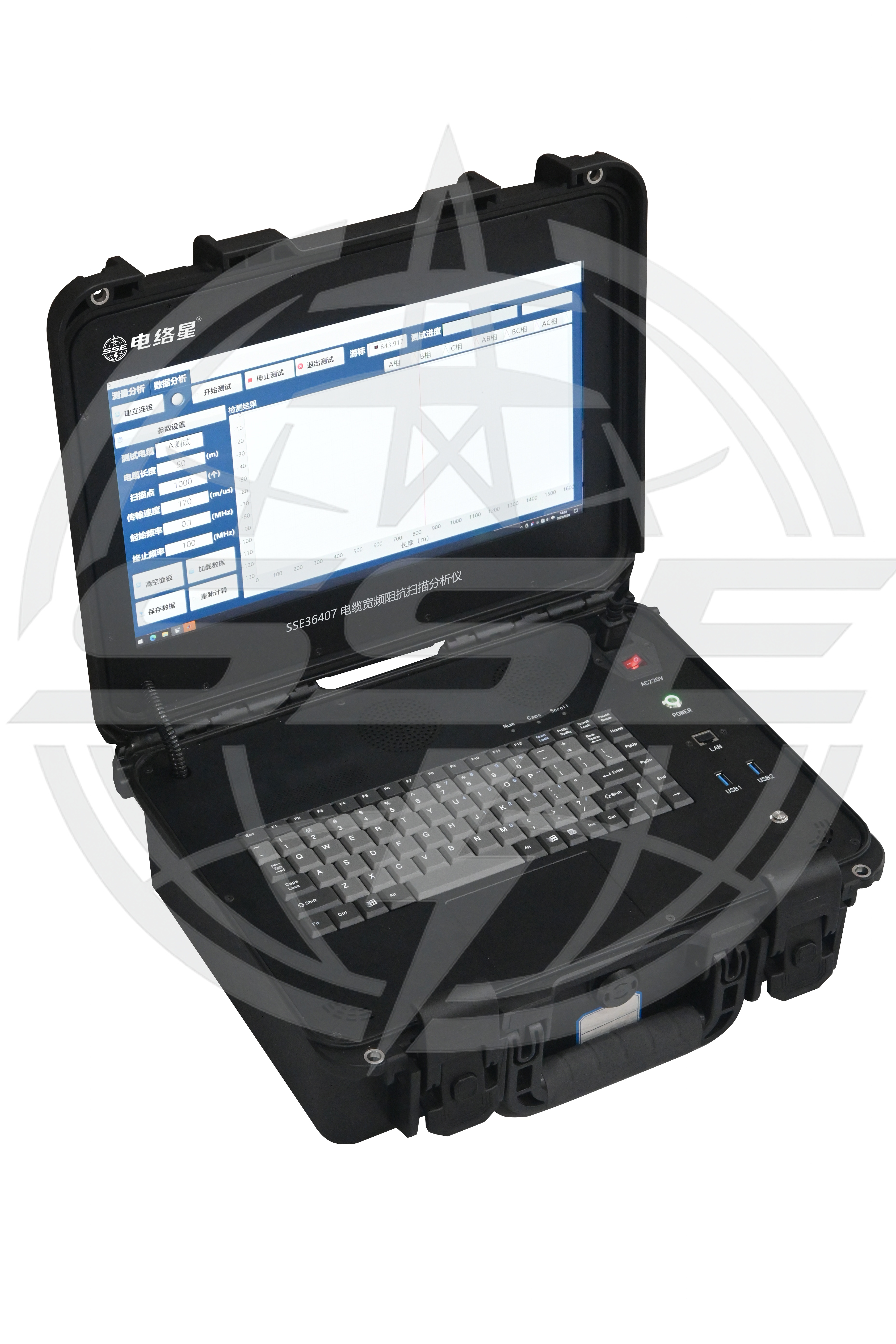

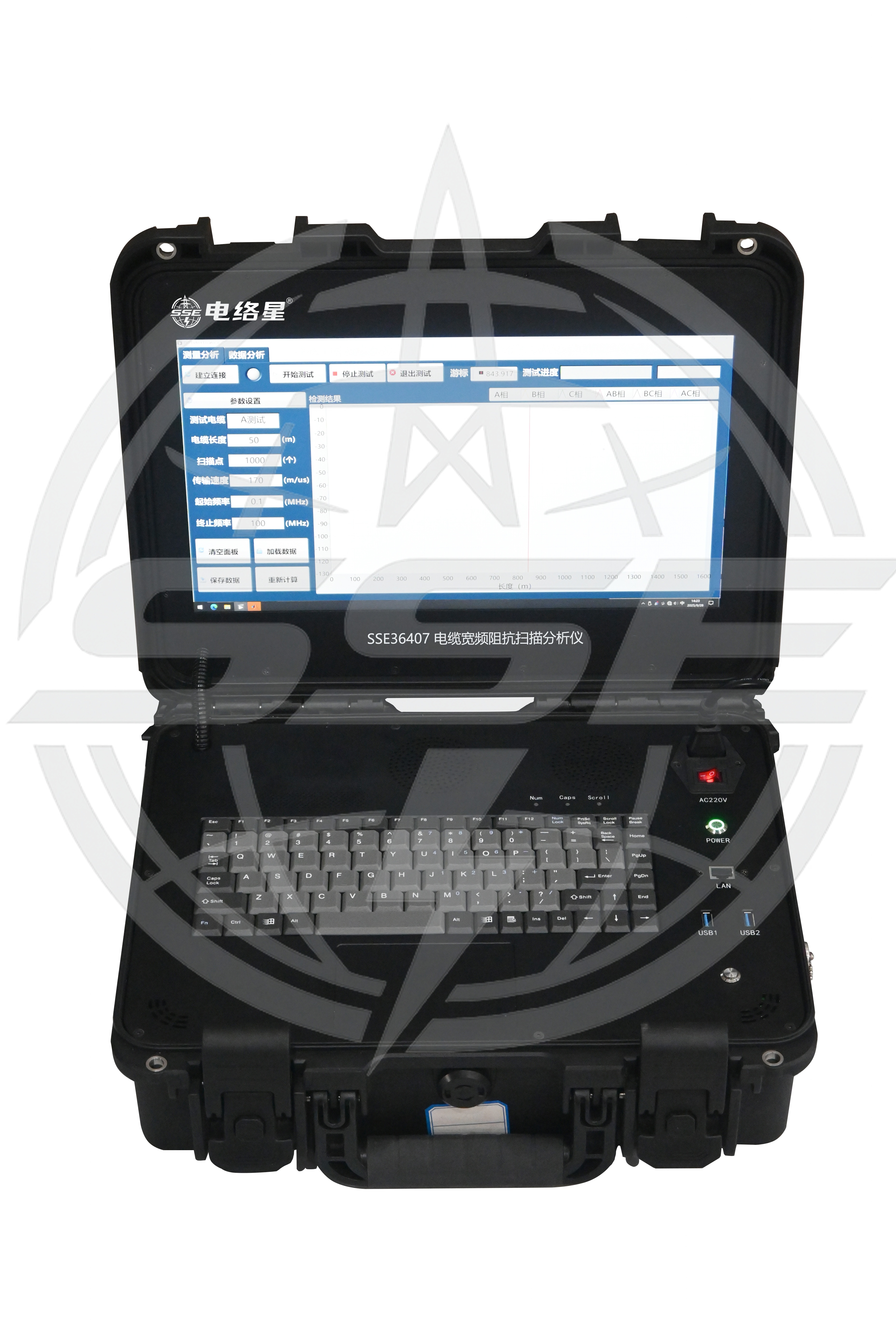

产品展示
