SSE522系列油色谱在线监测装置
产品概述
SSE52204系列油色谱在线监测装置是本公司在传统色谱分析技术基础上经过不断的研究和完善，严格以国际电工委员会标准及中国电力行业变压器油监测国家标准为试验研发依据，结合国际色谱分析技术最新成果，吸收国内外变压器油色谱在线监测系统的现场运行经验，研究开发的新一代变压器油色谱在线监测产品。可同时进行单氢、多组份、全组份油中溶解故障气体的监测：如氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)、二氧化碳(CO2)、并能辅助实现油中微水的在线分析。自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，提高设备运行的可靠性。并通过对故障特性气体的分析诊断，及时捕捉变压器故障信息，科学指导变压器等油浸式电力高压设备运行检修。
产品特点
1) 在线监测H2、CO、CH4、C2H4、C2H6、C2H2、CO2、H2O（选配）等气体浓度及增长率；
2) 快速的分析周期，最短监测周期为1小时，最长30天，用户可自行设置（推荐为24小时）；
3) 采用循环取样方式，不造成变压器油的排放损失；
4) 采用真空环境以及磁力搅拌方式实现油气快速分离，脱气率稳定；
5) 采用独家冷阱技术，彻底隔离了油气污染，实现了现场设备全寿命免维护；
6) 采用专用高性能单一色谱柱，提高了系统检测的可靠性，适用于户外现场设备的长期安全运行；
7) 采用国际先进的MEMS集成传感器技术，检测灵敏度高，使用寿命长，基线稳定；
8) 高稳定性、高精度气体检测技术及运算模型，误差范围为±10%，优于离线色谱仪±30%的指标；
9) 采用TCP/IP网络协议，可实现远程检测诊断和数据远程浏览访问；
10) 实现故障气体特性曲线的自动捕峰以及原始谱图分析。
11) 多种数据显示及查询方式，提供数据报表和趋势图分析；
12) 提供改良三比值法、大卫三角法和立方体图示法等多种故障诊断方法；
13) 具备设备异常事件报警功能，极大增强了设备的可靠安全运行；
14) 安装维护简便，在不影响变压器正常运行的情况下，即可带电进行设备整体安装；
技术参数
| 项目 | 内容 | |||
|---|---|---|---|---|
| 1 | 系统型号 | SSE52204S | ||
| 2 | 监测组分 | H2 、 CO、CH4 、 C2 H4 、 C2 H2 、 C2 H6 、总烃、 CO2、 H2 O 等组分 | ||
| 3 | 监测周期 | 最短 1小时，最长30天，用户可自行设定，默认24小时 | ||
| 4 | 取样方式 | 循环取样，无排放损失 | ||
| 5 | 脱气方式 | 真空环境以及磁力搅拌 | ||
| 6 | 除杂方式 | 专利冷阱技术 | ||
| 7 | 进样方式 | 平面六通阀定量进样 | ||
| 8 | 分离方式 | 高性能单一色谱柱 | ||
| 9 | 检测方式 | 专用单一气敏传感器 | ||
| 10 | 显示方式 | 报表 /趋势图/增量分析 | ||
| 11 | 分析诊断 | 改良三比值法、大卫三角法及立方体图法并提供原始谱图 | ||
| 12 | 报警方式 | 浓度设定、增量值报警； 就地无源触点输出 | ||
| 13 | 通讯方式 | TCP/IP通讯协议 | ||
| 14 | 数据存储 | 大于 10年 | ||
| 15 | 标配载气 | 2瓶10L高纯度合成空气，一用一备 | ||
| 16 | 工作电源 | AC 220 V±10%， 50Hz | ||
| 17 | 标称功率 | 1500W | ||
| 18 | 监测气体 | 测量范围 | 分辨力 | 精度 |
| 1） | H2 | 1～2000µL/L | 1µL/L | ≤±10% |
| 2） | CO | 1～5000µL/L | 1µL/L | ≤±10% |
| 3） | CH4 | 1～2000µL/L | 1µL/L | ≤±10% |
| 4） | C2 H4 | 0.5 ～ 2000µL/L | 0.5 µL/L | ≤±10% |
| 5） | C2 H6 | 0.5 ～ 2000µL/L | 0.5 µL/L | ≤±10% |
| 6） | C2 H2 | 0.3 ～ 1000µL/L | 0.3 µL/L | ≤±10% |
| 7 ） | 总烃 | 1～8000µL/L | 1µL/L | ≤±10% |
| 8 ） | C O2 （可选） | 1～5000µL/L | 1µL/L | ≤±10% |
| 9） | H2 O （可选） | 1～800µL/L | 1µL/L | ≤±10% |
| 19 | 快速瞬变脉冲群抗扰度 | 4级，±4kV | ||
| 20 | 浪涌（冲击）抗扰度 | 4级，±1.2kV | ||
| 21 | 抗地震能力 | 地震烈度 9度地区： 地面水平加速度 0.4g，地面垂直加速度0.2g | ||
| 地震烈度 8度地区： 地面水平加速度 0.25g，地面垂直加速度0.125g | ||||
| 地震烈度 7度地区： 地面水平加速度 0.2g，地面垂直加速度0.1g | ||||
| 22 | 环境温度 | -40℃～＋70℃ | ||
| 23 | 环境湿度 | 相对湿度 5～95% （ 无 冷凝） | ||
| 24 | 大气压力 | 50kPa～110kPa | ||
| 25 | 防护等级 | IP56 | ||
| 26 | 外形尺寸 | 宽 700mm×深550mm×高1100mm | ||
| 27 | 整机重量 | 150kg | ||
| 型号 | 规格 |
|---|---|
| SSE52204 | 监测组分： H2、CO、CH4、C2H4、C2H2、C2H6、CO2总烃 |
| SSE52204S | 监测 7种气体+微水检测功能 |

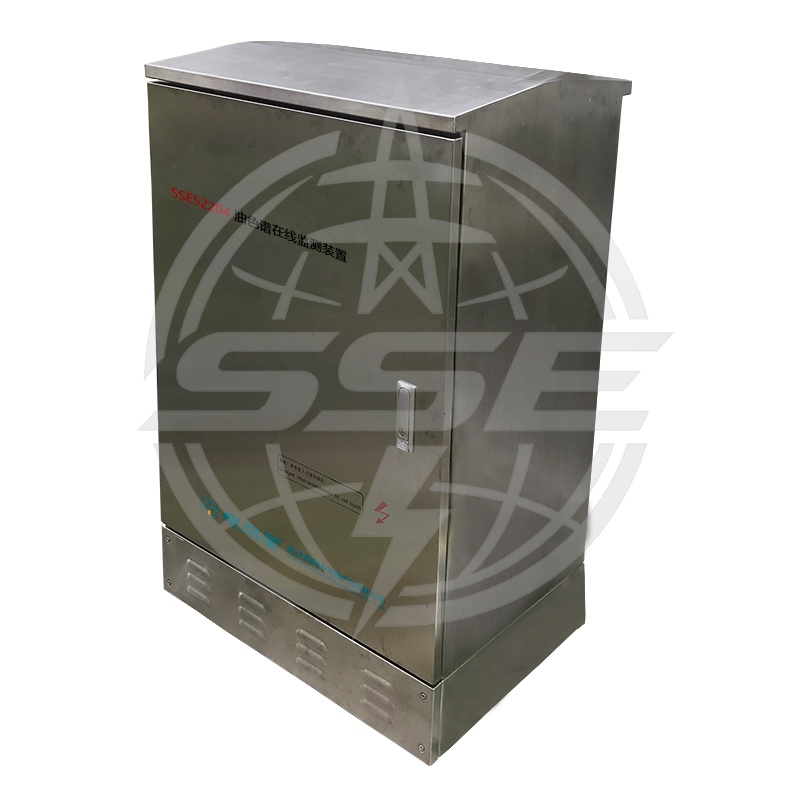

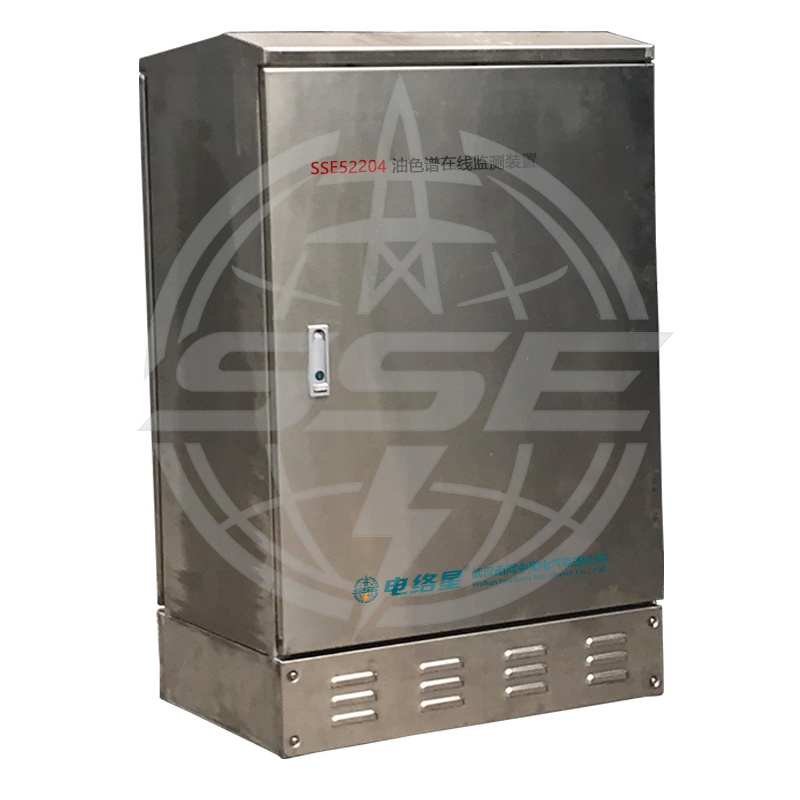

产品展示
